[eyedia] 하드웨어 설계

하드웨어 구현 목표

• 사용자가 바라보는 시선의 좌표 추출
• 일정 시간 이상 응시하면 카메라가 그림 캡쳐
• (고민 필요) 시선과 그림을 매칭하여 응시한 객체 추출 후 서버로 전송
• 서버에서 받아온 음성 데이터 실행



1. 사용자가 바라보는 시선(pupil)의 좌표 추출

-> Gaze Estimation

2. 일정 시간 이상 응시하면 카메라가 그림 캡쳐

-> 라즈베리파이 카메라로 전체 사진 저장





3. 서버에서 받아온 음성 데이터 실행

-> 라즈베리파이 음성 출력



하드웨어 구성

1. 아이트래킹 + 사진 캡처용 라즈베리파이

• Raspberry Pi 4B (4GB 이상 추천)
• 카메라 모듈 (Pi Camera HQ or V2)
• 아이트래킹 장치: DIY로는 Pupil Labs 제품이나 OpenCV 기반 IR 카메라 활용
• 이어폰/스피커 출력: 3.5mm 잭 또는 Bluetooth 출력
• 모바일 배터리 (USB-C): 휴대성 고려

2. 시선좌표 계산 전용 라즈베리파이(서버/하드웨어 고민)

• Raspberry Pi 4 또는 CM4 (Compute Module)
  (또는 위의 Pi에서 통합 처리 가능할 수도 있음)
• USB/IR 기반 아이트래커 센서
• 통신 모듈: Wi-Fi or Bluetooth to PC

💻 소프트웨어 구성

파트내용

Pi - 아이트래킹	OpenCV 기반 눈동자 추적 / Gaze estimation 모델
Pi - 카메라	일정 시간 이상 특정 좌표 응시 시 이미지 캡쳐 (파이썬 + PiCamera)
통신	MQTT 또는 Socket 통신으로 Pi → 노트북 데이터 전송
노트북 - 매칭	YOLO, Detectron2 등 객체 검출 모델로 그림 내 객체 탐지 + 좌표 기반 매칭
노트북 - 설명 생성	미리 학습된 데이터베이스 또는 GPT 기반 설명 생성기
노트북 → Pi	설명 텍스트 전송
Pi - TTS	Google TTS, gTTS, 또는 Edge TTS로 음성 변환
이어폰 출력	라즈베리파이의 오디오 포트 또는 BT 이어폰 연결

---

🧠 직접 개발 가능한 시선 추적 시스템 구성

📸 1. 적외선(IR) 센서 및 카메라

• 적외선 LED: 홍채/동공을 밝히기 위한 비가시광 조명 (눈에 부담 없음)
• IR 필터 카메라: 눈동자 반사와 움직임을 잘 인식함
• 기능: 동공의 반사광 위치(Purkinje image)로 시선 방향 추정

---

🧪 2. 홍채 및 동공 인식 알고리즘

• 동공은 IR 조명 하에서 어둡게 보이고, 홍채는 밝게 보임
• 알고리즘 처리 순서:
  • 프레임 캡처
  • 그레이스케일 변환
  • Threshold + Contour로 동공 검출
  • 타원 피팅 (ellipse fitting) → 동공 중심
  • 중심이 기준 위치에서 얼마나 이동했는지 계산 → 시선 벡터 추정

---

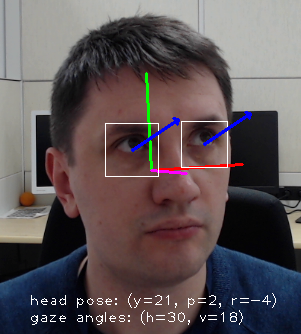

🎯 3. 시선 방향 추출 (Gaze Estimation)

• 광학적 모델:
  • Pupil center + corneal reflection의 상대 위치로 시선 각 추정
  • 두 개 이상의 IR 반사점 사용 시 정확도 ↑
• 기하학적 모델:
  • 눈을 회전 가능한 구로 가정하고, 동공의 위치 변화량으로 각도 계산
• ML 보정:
  • Calibration(캘리브레이션) 데이터를 기반으로 선형 회귀 등으로 보정

---

🔌 4. 라즈베리파이 연결 센서 예시

부품설명

IR LED	눈을 비추는 조명 (850nm 추천)
IR 필터 카메라 (Pi NoIR)	적외선 전용 카메라
IR 센서 (추가 선택)	눈 깜박임 감지 등
USB 카메라	보조용, RGB 추적
GPIO 핀	IR 조명 제어 등

참고자료

https://velog.io/@dangdang2222/Gaze-Estimation

Gaze Estimation

https://ddangeun.tistory.com/109

[RPI/Python] 라즈베리파이(or 리눅스) TTS 음성 출력

https://github.com/dangdang2222/ReadWithMe
